Underground cable

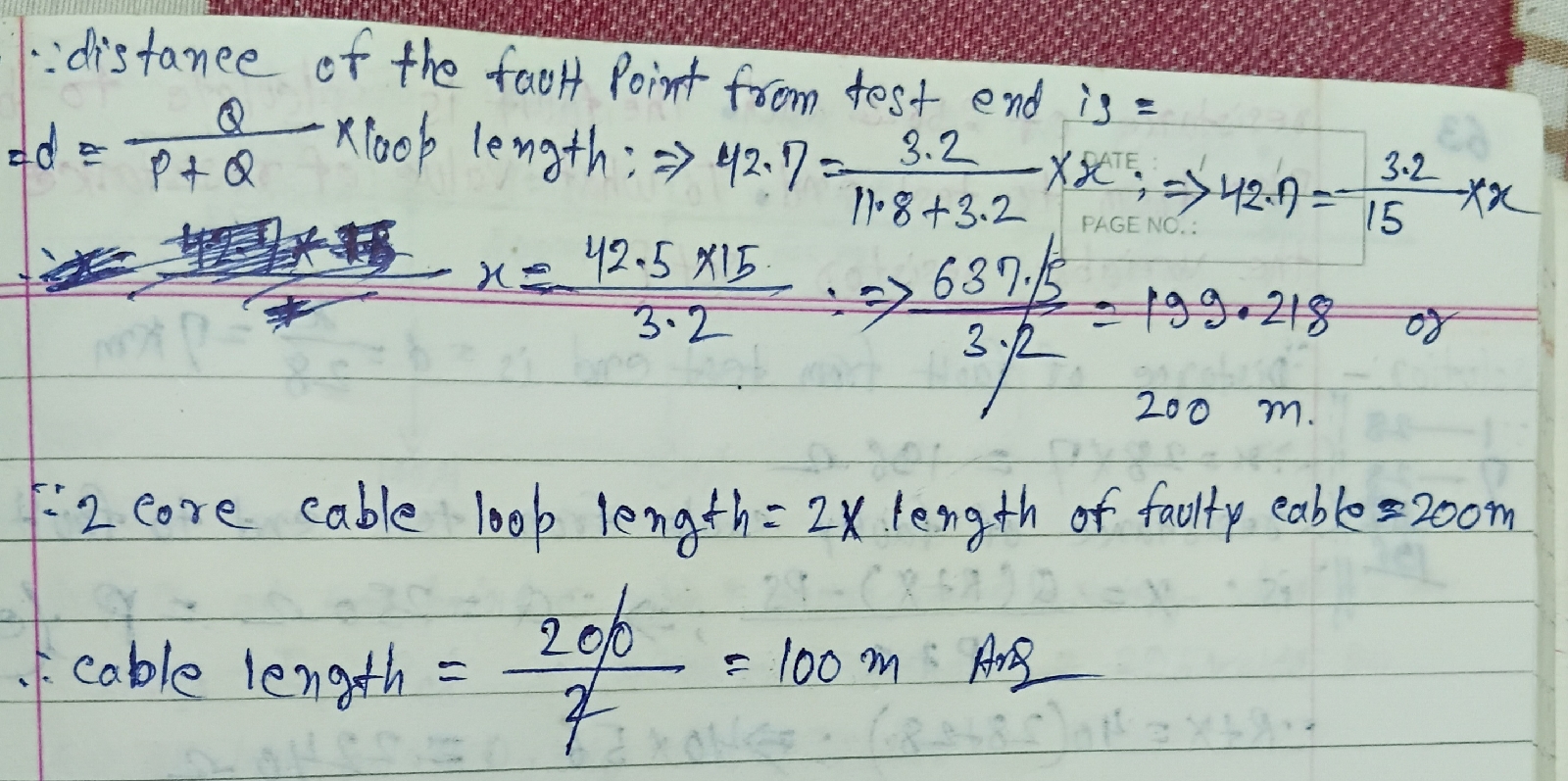

QUESTION 2

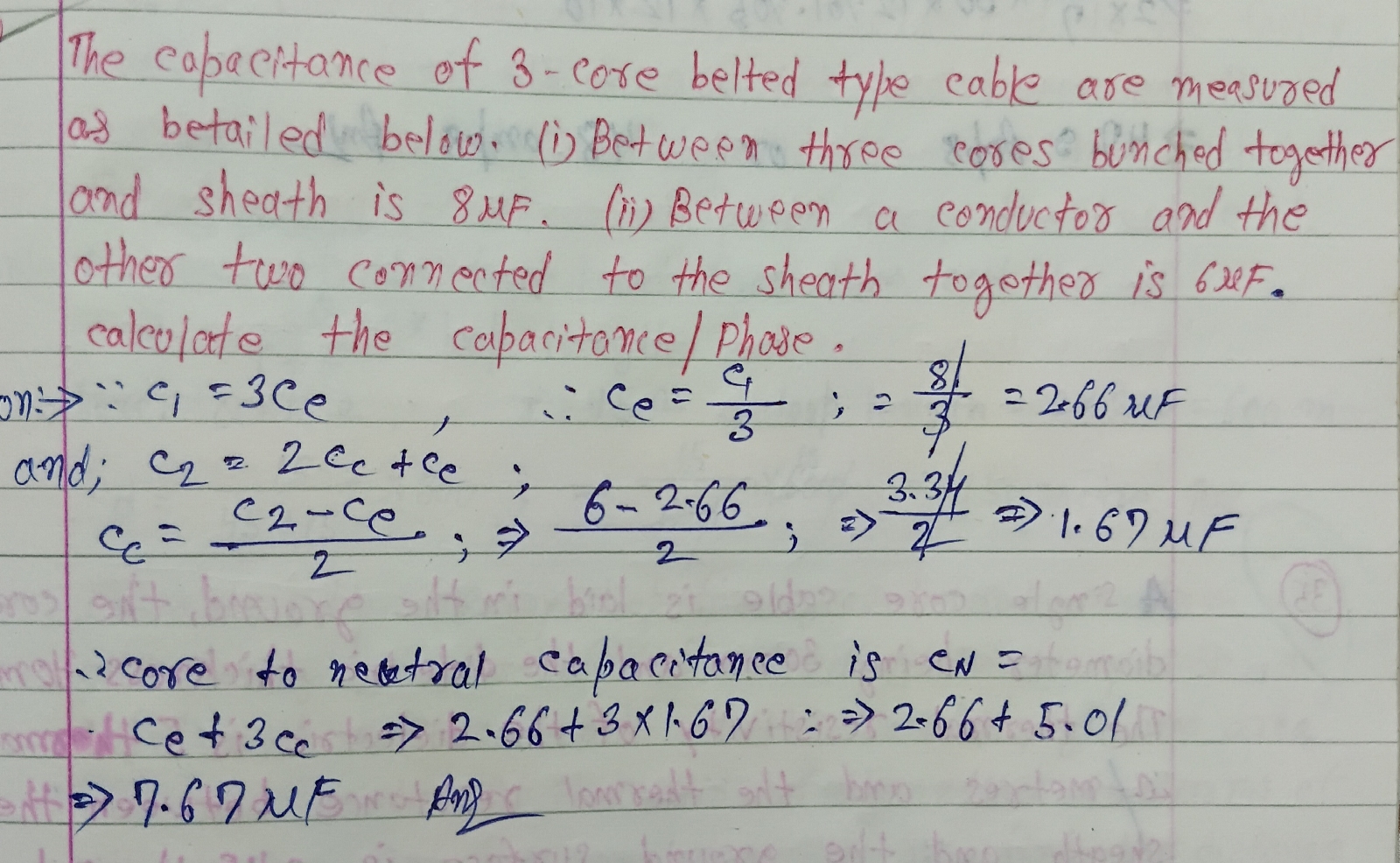

QUESTION 16

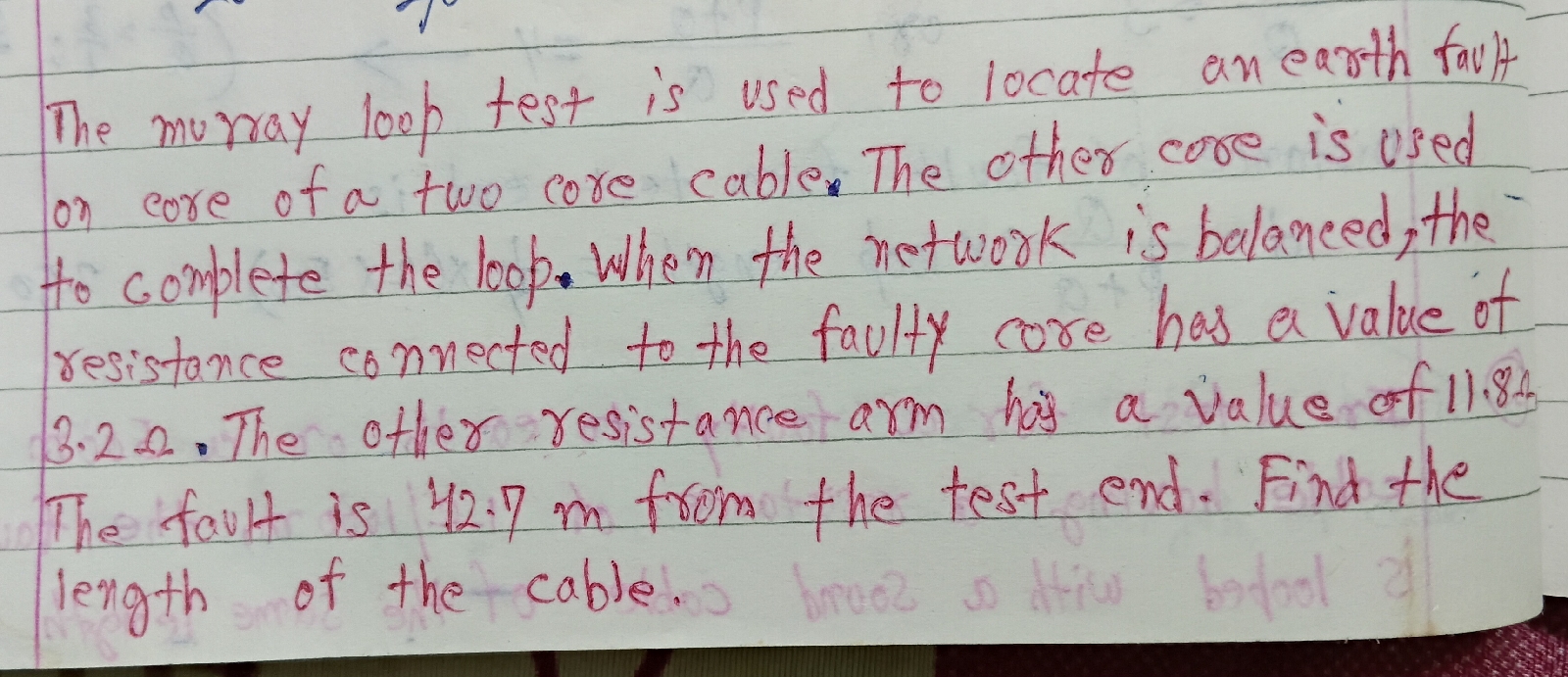

QUESTION 16 ,17

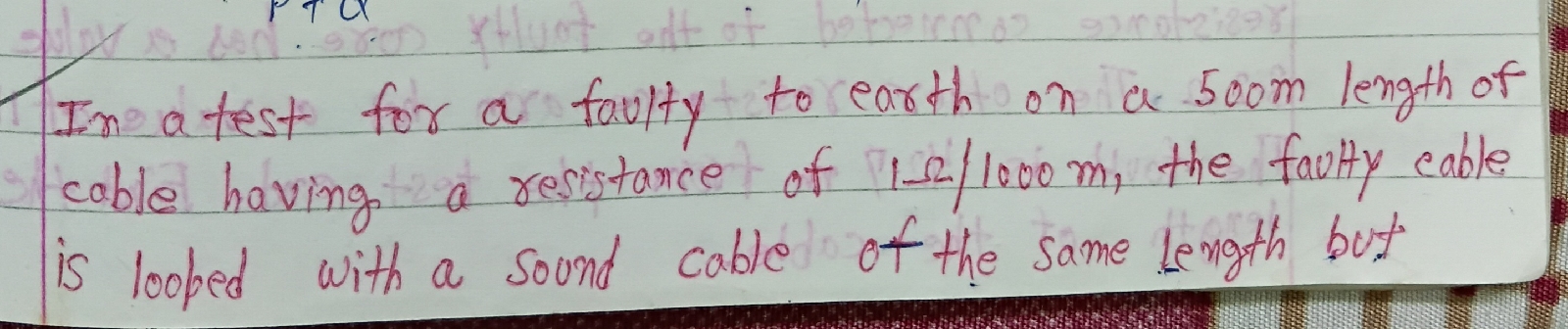

QUESTION 29 ,30 ,31

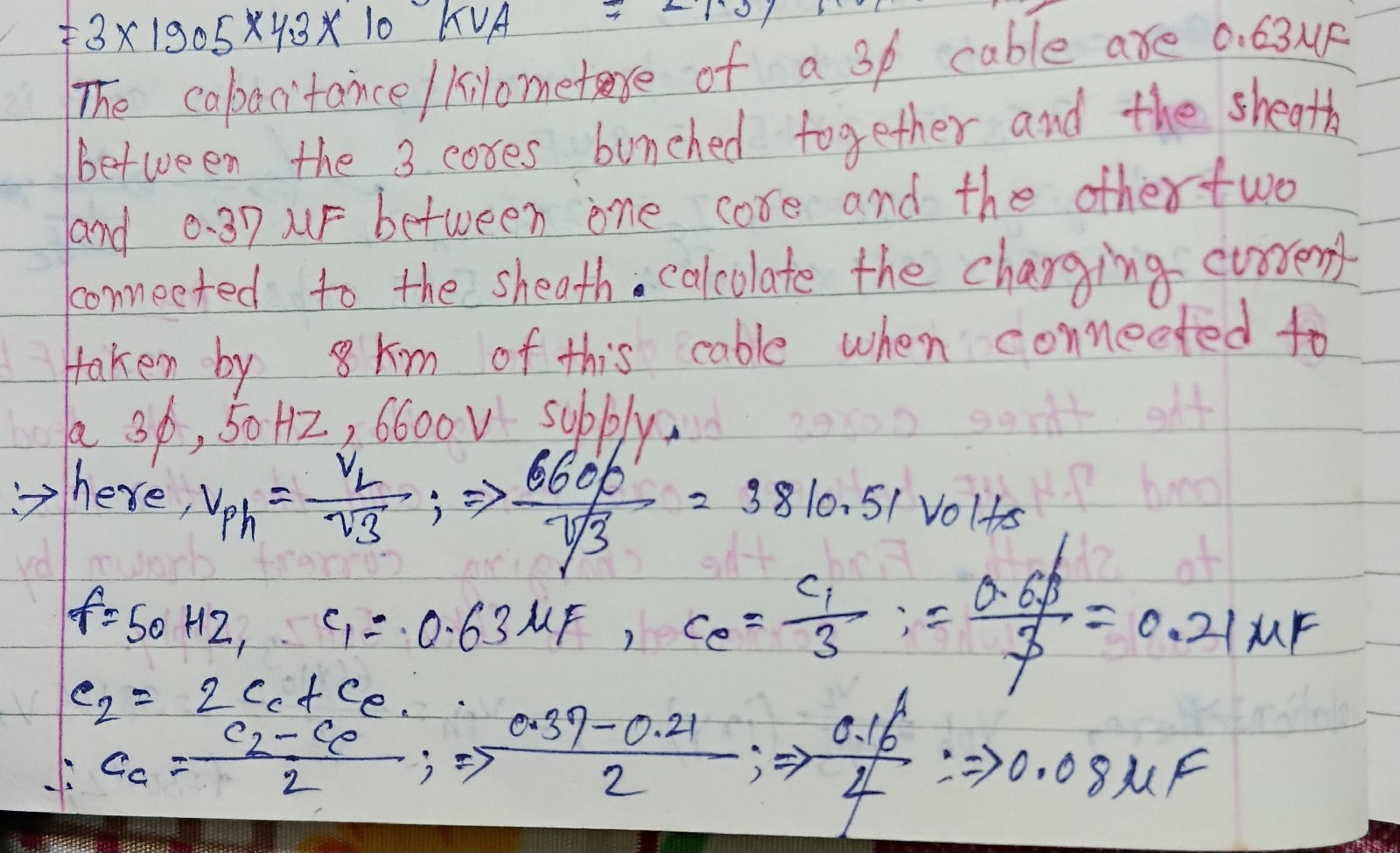

QUESTION 32
QUESTION 33
QUESTION 34
QUESTION 36, 37
QUESTION 38, 39
QUESTION 40
QUESTION 41
QUESTION 42
Question 1


2nd  method
0.5878 calculation details
2.1972 calculation details
1.0986 calculation details
2.303 calculation details  or , 2.3026
0.4771 calculation details



Question 3

0.91629 calculation details
1.6094 calculation details
0.6931 calculation details
Question 4
0.673 calculation details
2.303 calculation details
0.2923 calculation details by log table
Question 5
28.57×10¹²ohm .m
1.1939 near 1.20397
2.303 calculation details

Question 6

1.0986 and 1.6094 calculation details in above


Question 7


Log 1.8 = 0.2553 calculation details
Question 8





Question 9



Log 1.8 solve question 7
Question 11



by log table

Question 13
substituting the values in the above expression, we get ,
g max = maximum stress in conductor surface .
And ,
The minimum stress occur at the sheath and its value is given by , g min. = minimum stress (at sheath inner surface)
Explanation 1.386

Question 14

1.386 calculation details

Question 15


(1).
0.879 calculation details
(2)
Minimum electrostatic stress in the cable is =
Capacitance of cable , C =
Charging current=
= 2π × 50 × 0.22 × 10–⁶ × 11000 ,
= 0.76 amperes ,  Answer.

Question 18
First term details
Second term details
third term details
= 55.44 kv
= Safe working voltage( rms) for cable = 55.44 ÷ √2 = 39.2 kv  , answer ✓
This example shows the utility of grading the cable , thus for the same conductor diameter (d)  and the same overall dimension (D) , the graded cable can be operated at a voltage ( 57.84 -39.20)= 18.64 kv (rms) higher than the homogeneous cable - an increase of about 47% , answer ✓
18.64 × 100 /39.2 = 47 %

Question 19
In(1.875) details
In(15) details
In(8) details see 18 question = 0.6931
Details, In (1.6) = 0.470
2.303 details
Safe working voltage (rms) for the cable = 54.71÷ √2=38.68 kv answer ✓
Question 20





Question


End
