Polyphase circuit part 8

Question =  एक ac 3 phase, 400 volt , 15 BHP motor की power factor 0.8 और efficiency 90 % हैं । इसकी line और phase current मालूम करें जब (1) star और (2) delta में हो।

Formula देखें

In star

VL = √3 Vph     और  IL = Iph

 In delta

VL = Vph  और IL = √3Iph

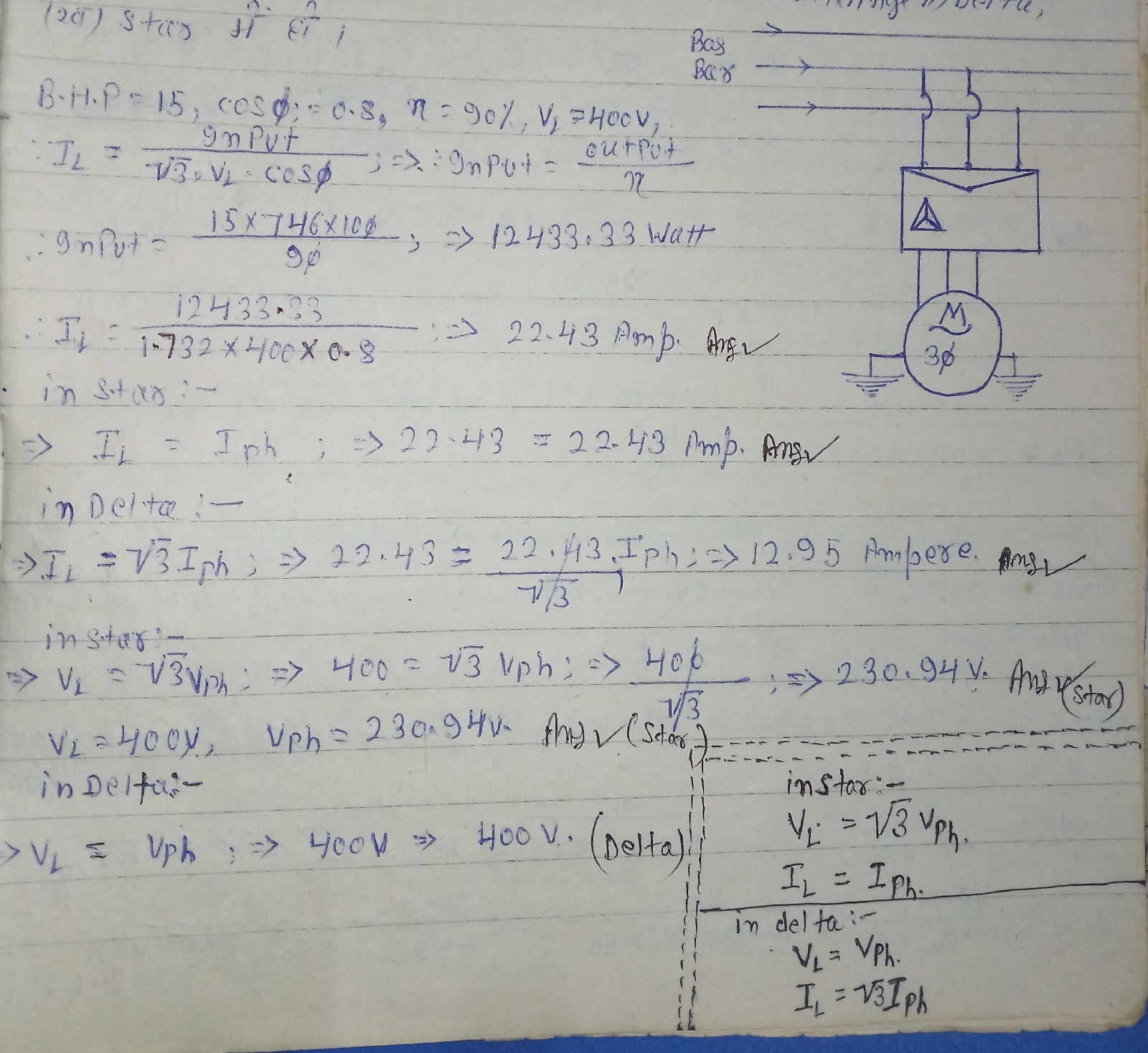

Solution =  is given ,


BHP= 15  , cos Ø = 0.8 ,  efficiency (η) = 90% , VL = 400 volt ,

Formula = » IL = Input ÷ √3×VL × cos Ø ,

» Input = output ÷  η , » Input = 15×746×100 ÷ 90 ,  » 12433.33 watt ,

» So , IL = 12433.33 ÷ 1.732× 400×0.8 , » 22.43 ampere , answer ✓ ( star मे line और phase current एक ही होता है , यानी कि IL = Iph » 22.43 =22.43 ampere )

In delta.

» IL = √3 × IPh.    » 22.43 = √3 × IPh ,

» 22.43÷ √3 = IPh ,

 » Phase current = 12.95 ampere , answer ✓

इसके अलावा voltage होगा ,

In star ,

» VL = √3 × Vph ,   » 400 = √3 Vph ,

» 400÷ √3 = Vph ,  » 230.94 volt , यानी कि

» VL = 400 volt  और Vph = 230.94 volt होगा।

और ,  In delta  ,

» VL = Vph     » 400 v = 400 v
